Canon iR 2525. Застревает бумага при двухсторонней печати А4

Дефект – зависает, застревает бумага при двусторонней печати А4.

При печати А3 дефект не проявляется.

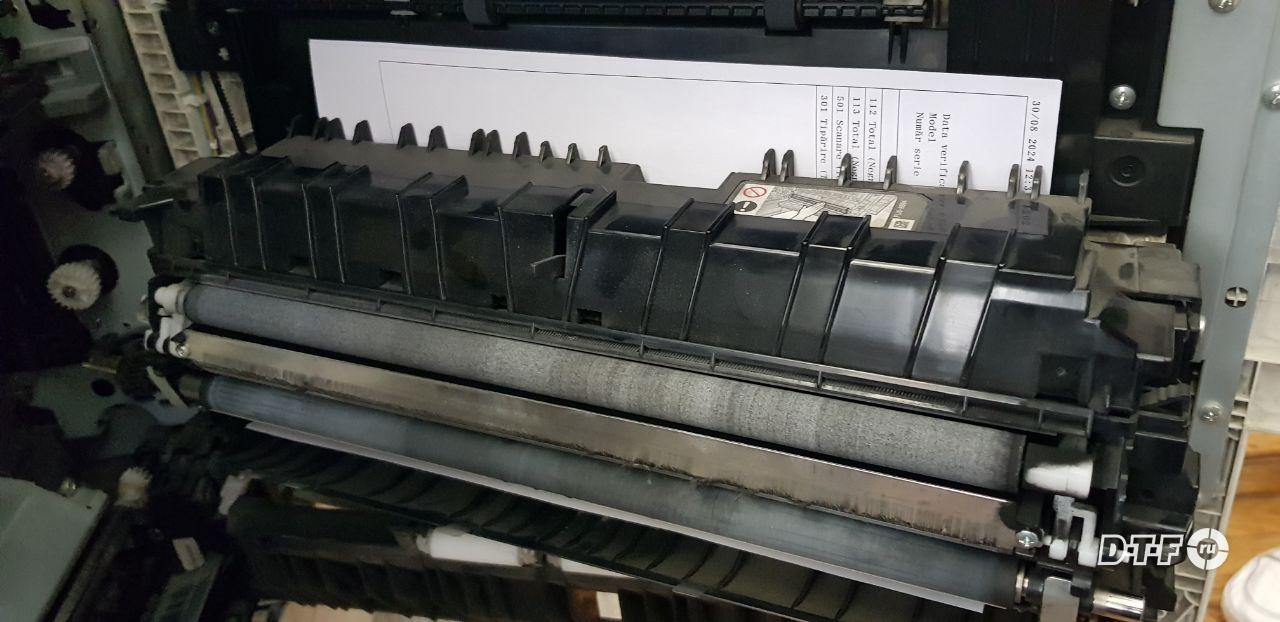

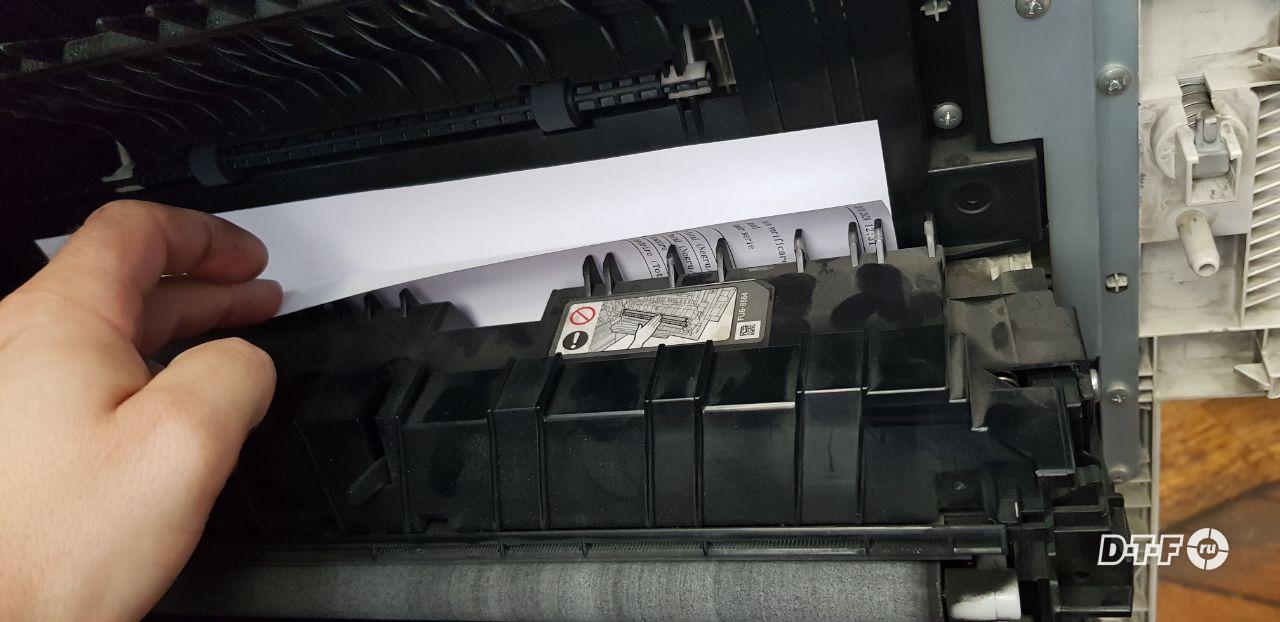

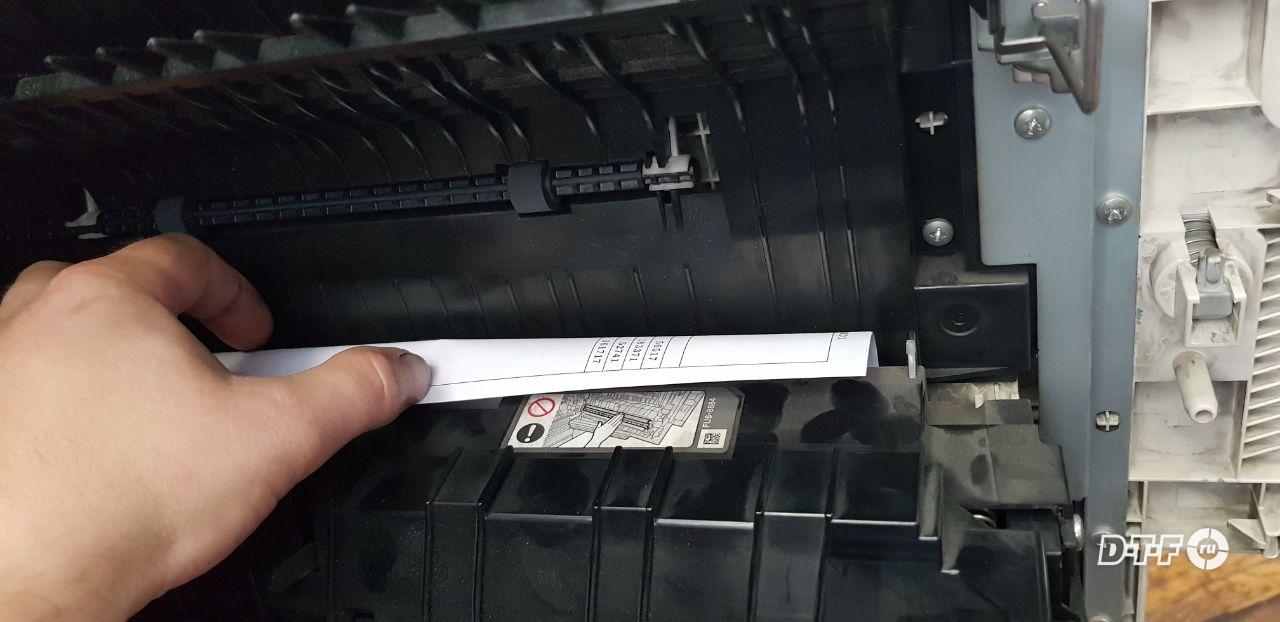

При диагностике выявлено что остановка бумаги происходит при выходе бумаги из дуплекса. При этом в дуплексе оказывается два листа, один отпечатанный с одной стороны, второй с другой, чистыми сторонами друг к другу.

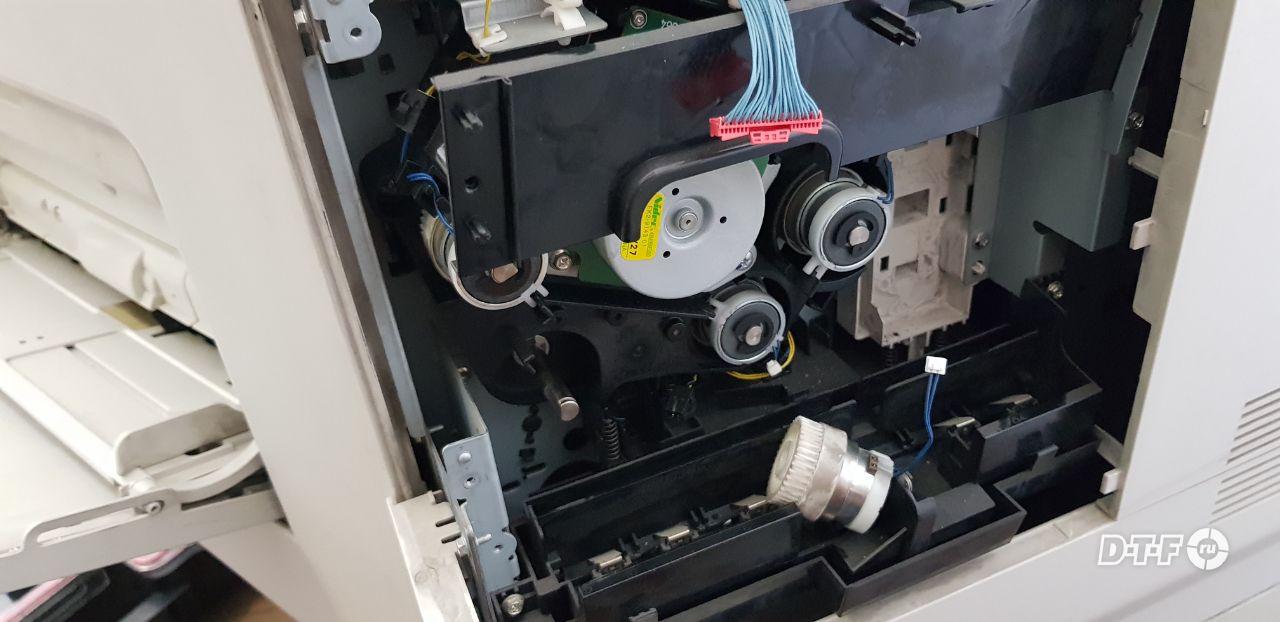

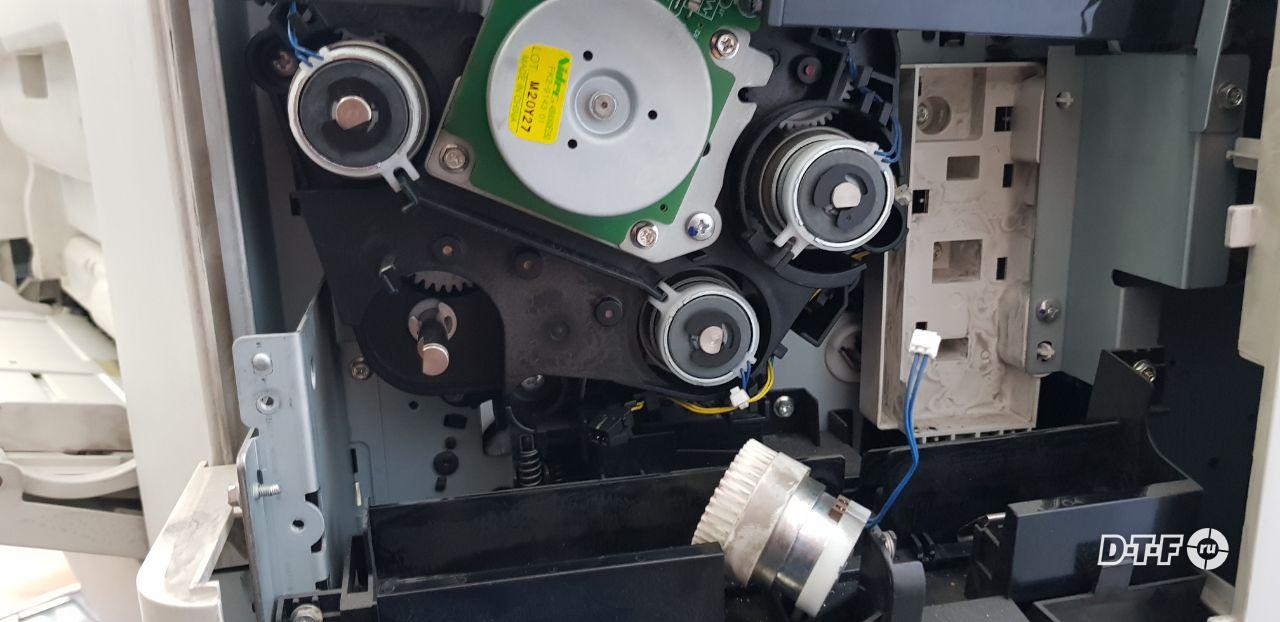

Согласно данному поведению виновником назначена муфта привода дуплекса. В данном аппарате 4 идентичных муфты. Поменял местами муфту ручной подачи и муфту дуплекса. Так как аппарат оборудован 2 лотками боковой подачей не пользуются. Но в итоге “уставшая” муфта исправно работает на боковой подаче, так как режимы работы там отличаются.

На А3 формате проблема дефект не проявлялся, так как при работе на А4 формате, в тракте подачи бумаги всегда присутствует 2 листа бумаги, один уже отпечатанный на первой стороне, задерживается той самой муфтой в дуплексе, пока второй печатает первую сторону.

А3 формат печатает только по 1 листу.
