Китайский DTF станок. Потеря связи между ПК и принтером.
Проблема потери связи ПК и принтера.
Причём странная потеря.. началось всё с периодической потери связи во время печати. А потом пропало вовсе.
Заменены все интерфейсы, подкинуты другие ПК. Связи нет.

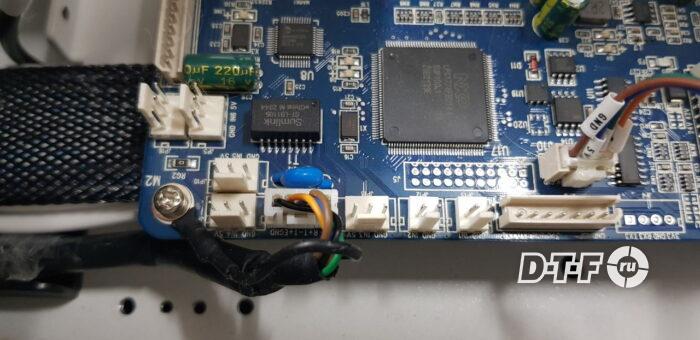

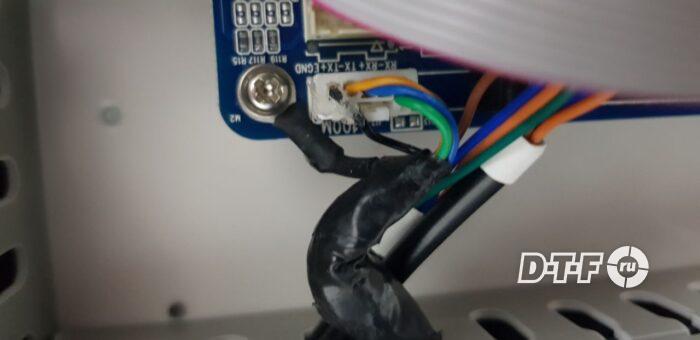

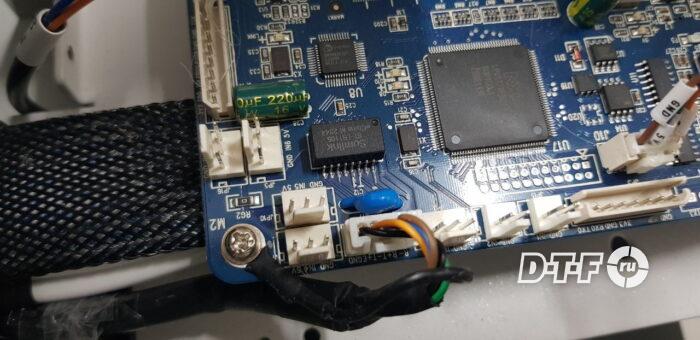

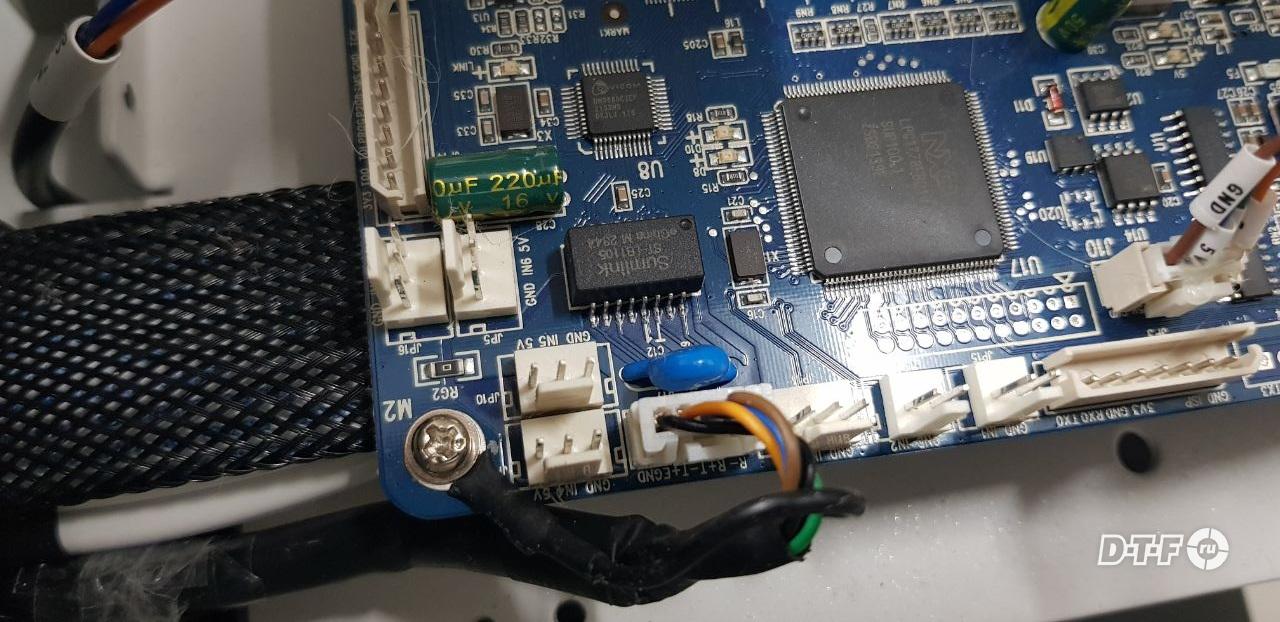

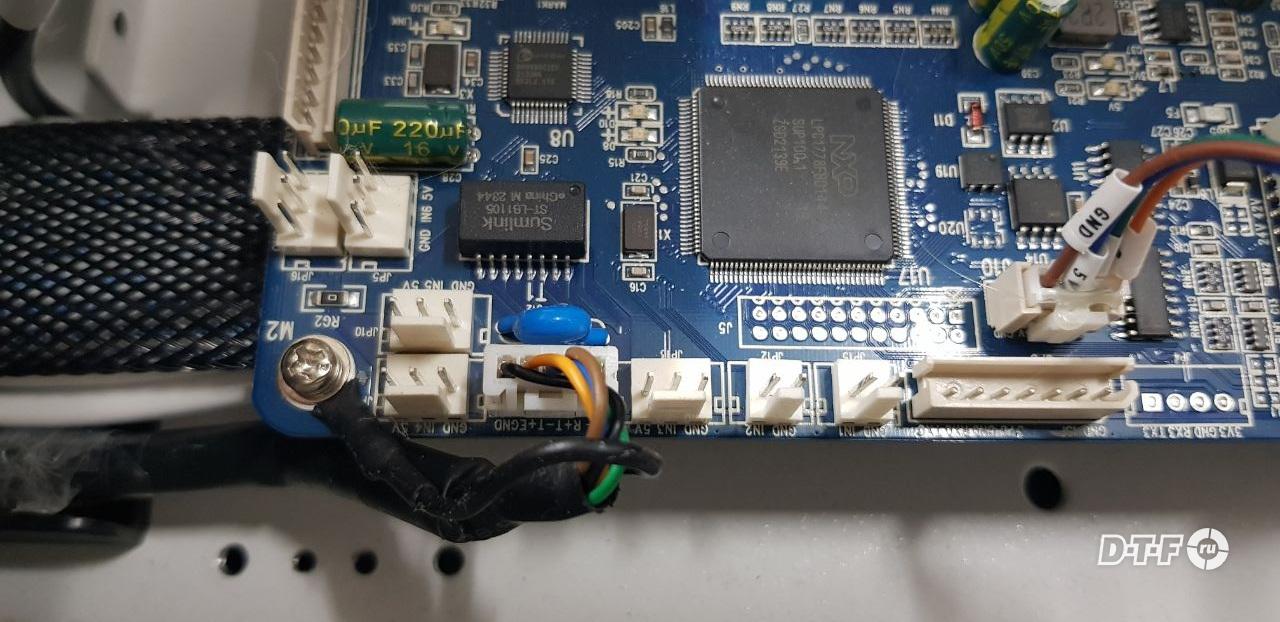

Делаем один не очевидный, но полезный тест. Двигаем каретку по оси Х и смотрим на состояние связи. И находим положение каретки при котором связь устойчивая. Смещаем каретку назад — связь пропадает. Всё понятно. Паломался кабель передачи данных между материнской платой и платой управления голов.

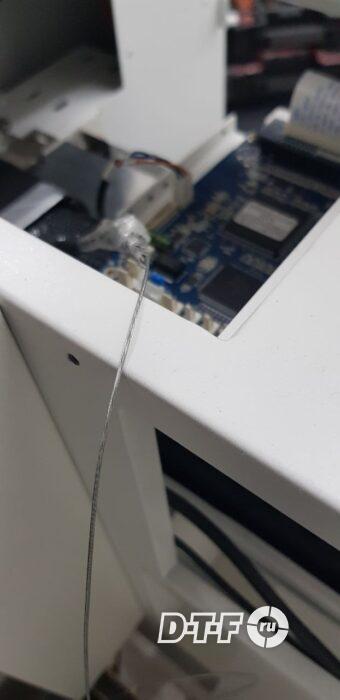

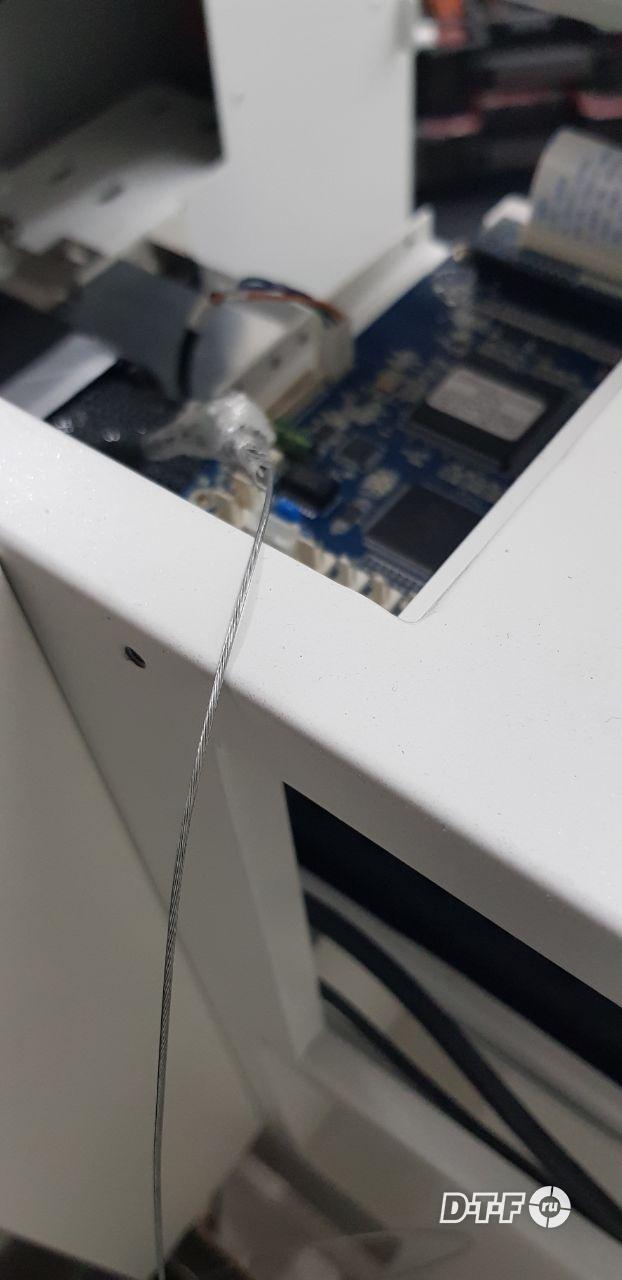

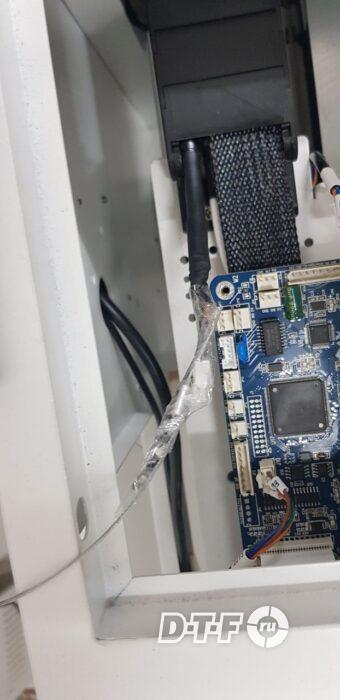

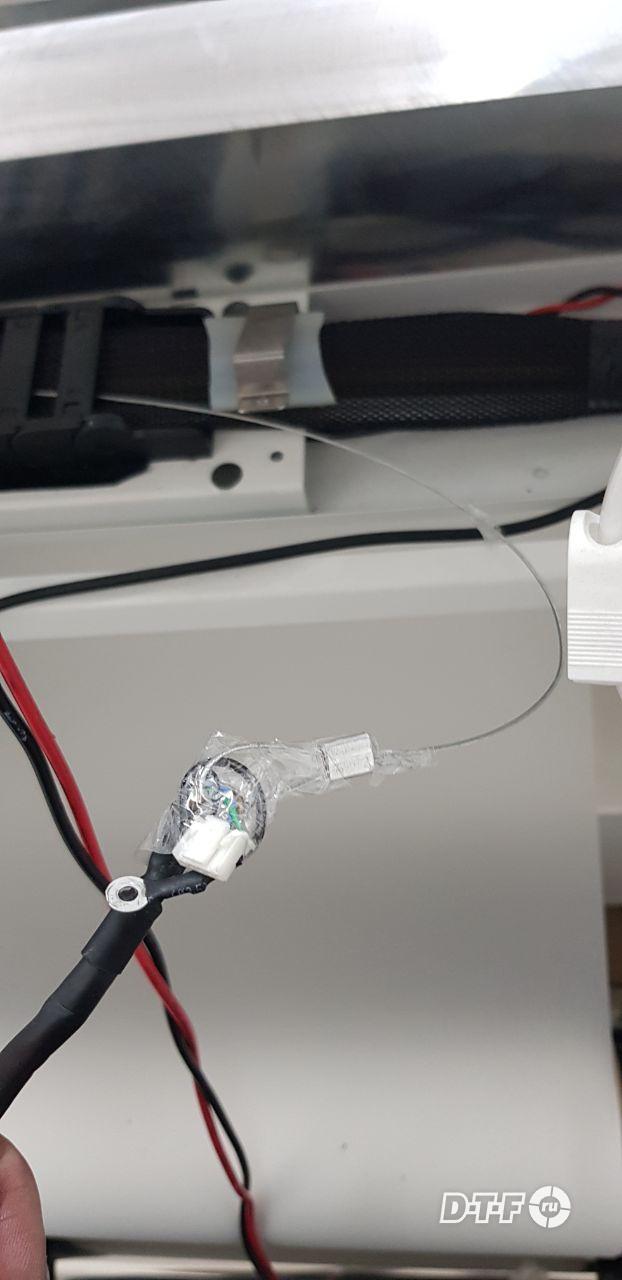

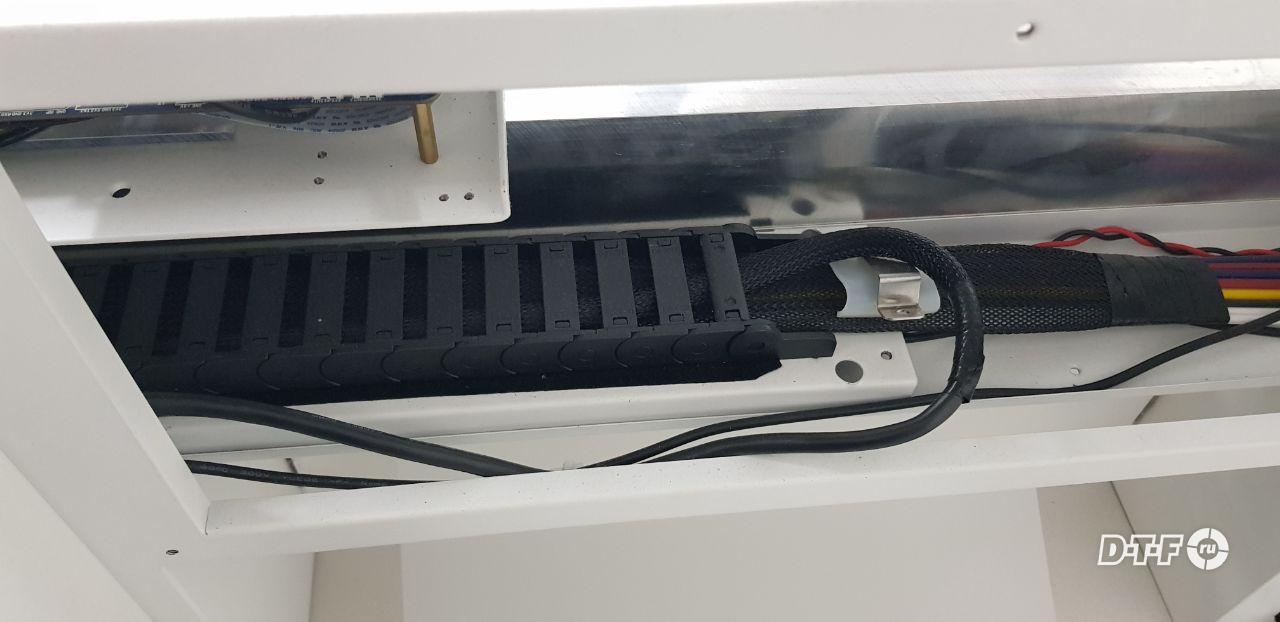

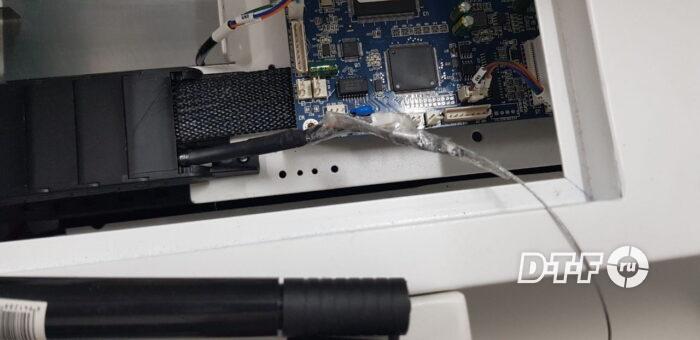

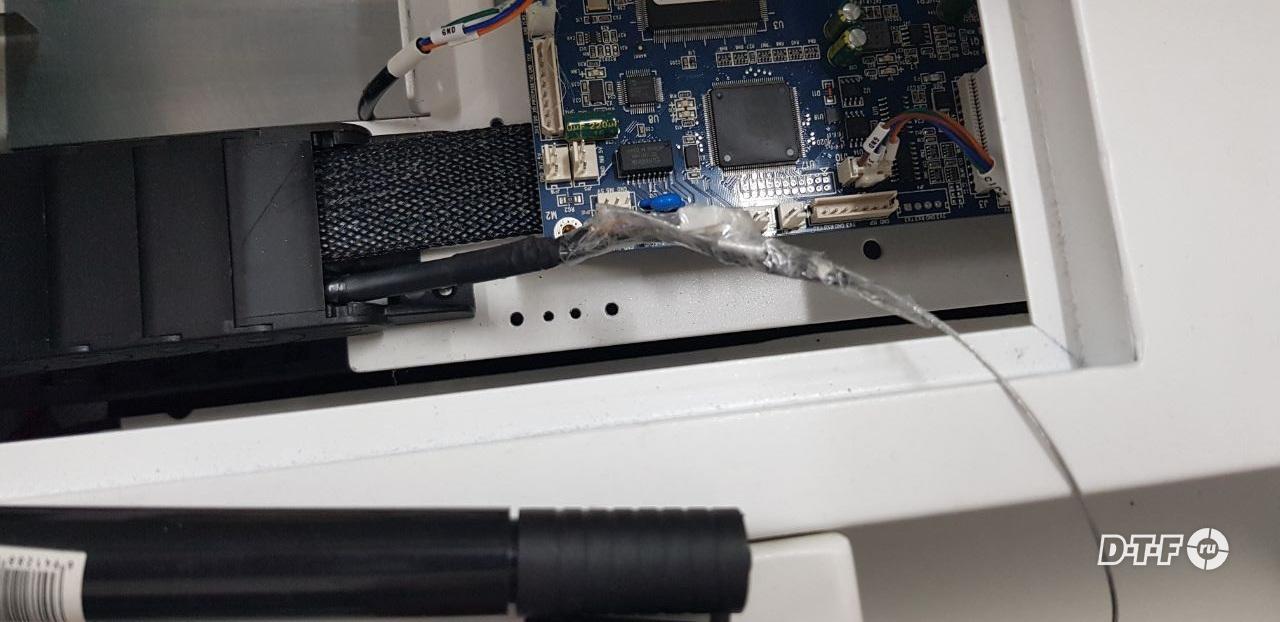

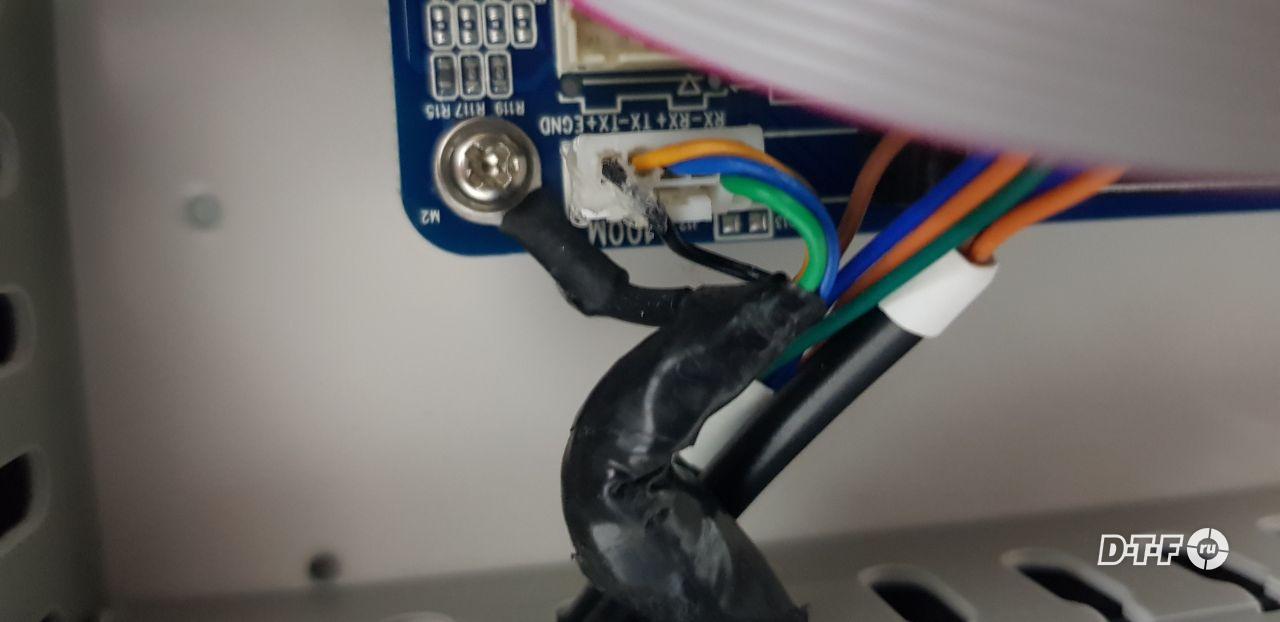

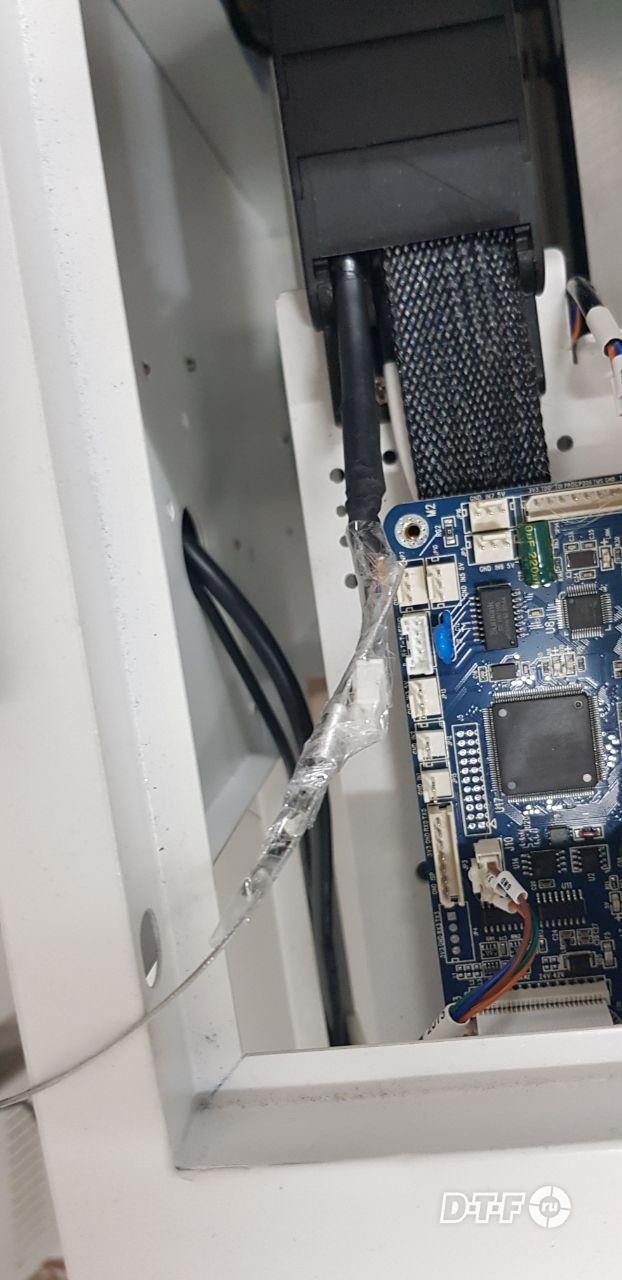

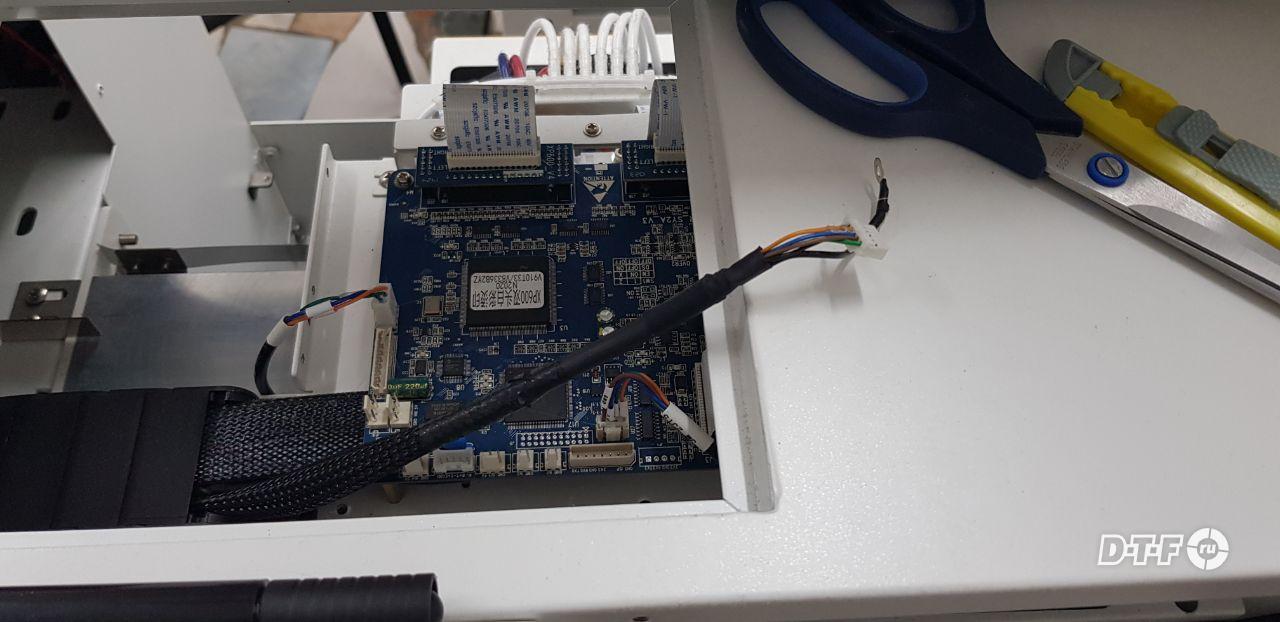

Замены нет, придется паялить… Отсоединяем все коннекторы. Вытягиваем кабель, предварительно прикрепив к нему тросик (тросик я использую для регулировки соосности модулей подмотки ). Вытягиваем кабель, находим обрыв, пропаиваем и прикрепив его обратно к тросику, кабель разворачиваем другим концом, так как разьемы с обоих сторон одинаковые, а с одной стороны он менее «уставший», так как не работал на изгиб, протягиваем обратно к плате голов.
Тестируем связь. Красота!!! Новый кабель заказан.
