Вертикальная DTF шейкер-сушка. Фотообзор устройства и внутренней компоновки. Случай из практики ремонта DTF оборудования.

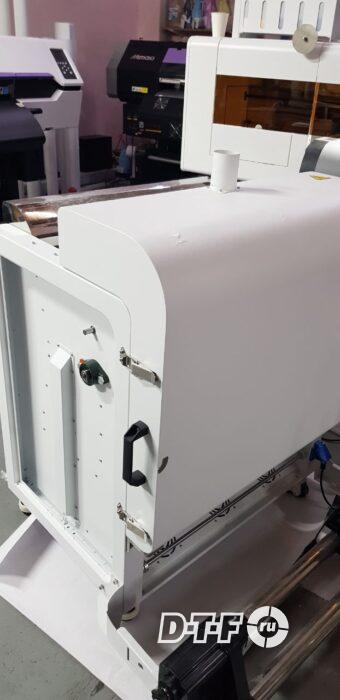

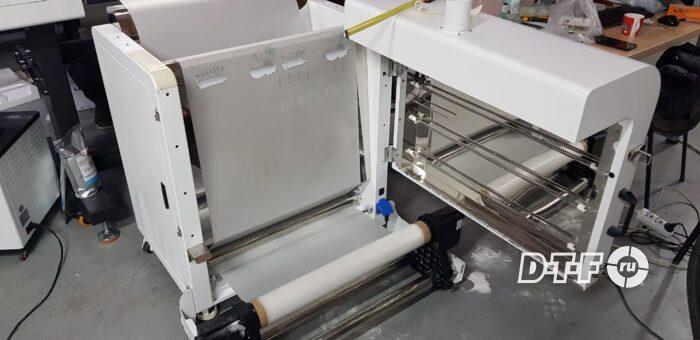

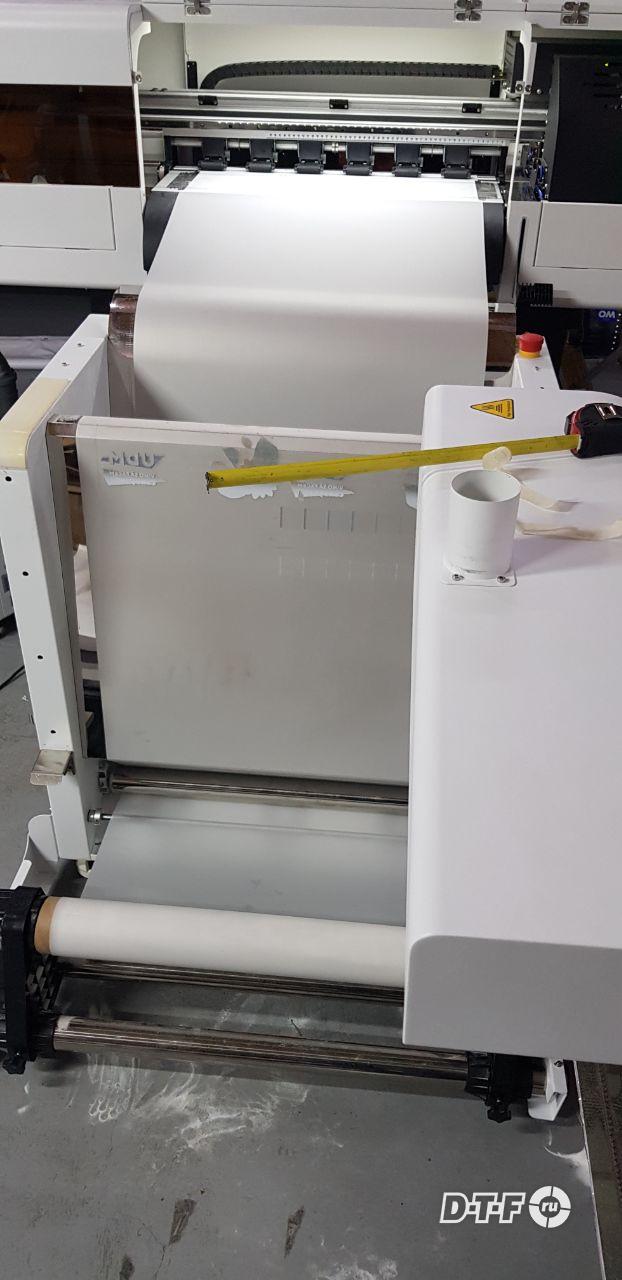

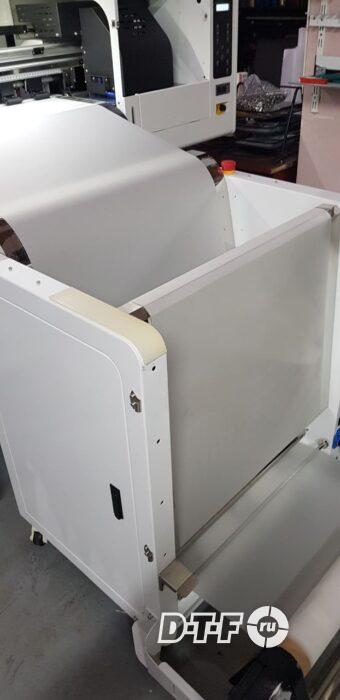

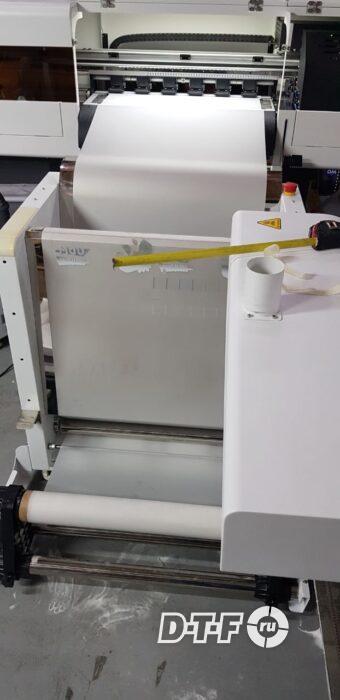

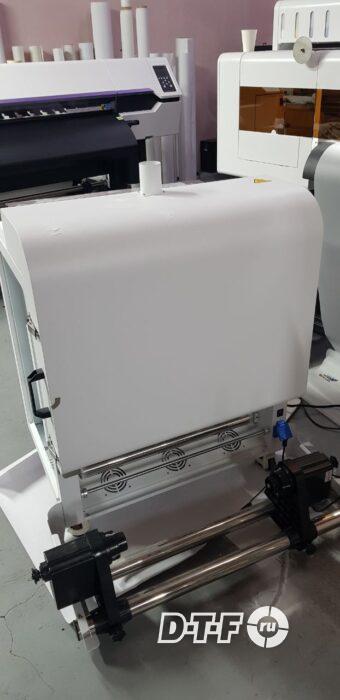

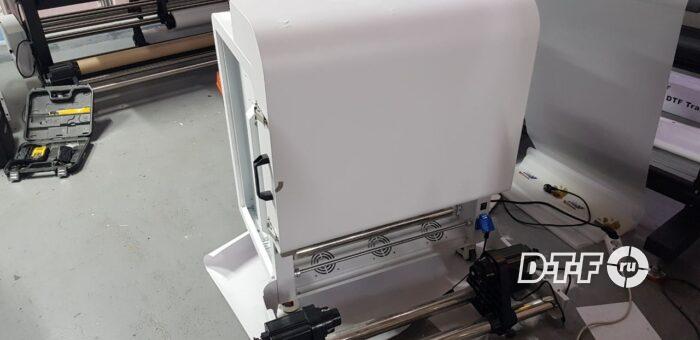

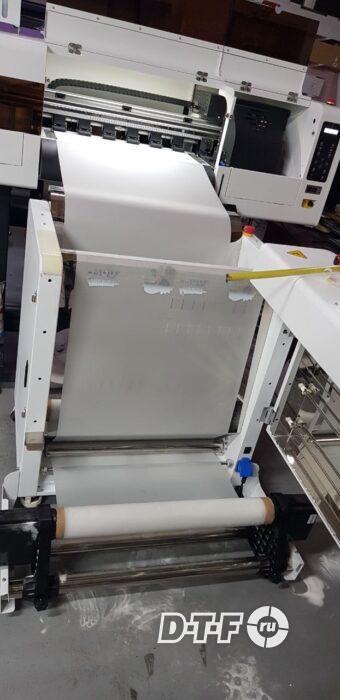

Машина для автоматической подачи порошкового клея и сушки для DTF печати. Вертикального исполнения. Основным преимуществом данного исполнения шейкер-сушки является её компактность.

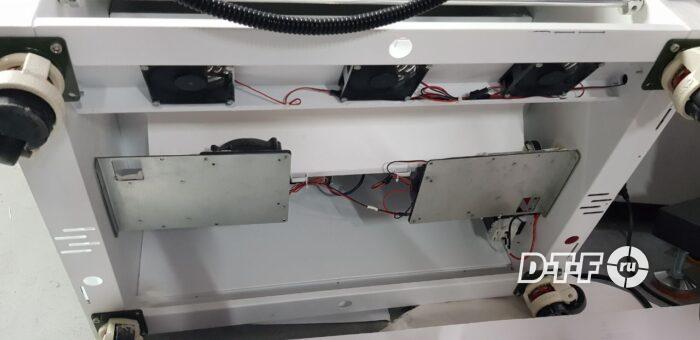

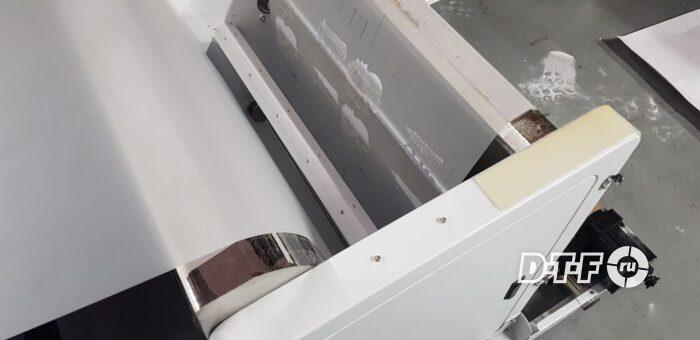

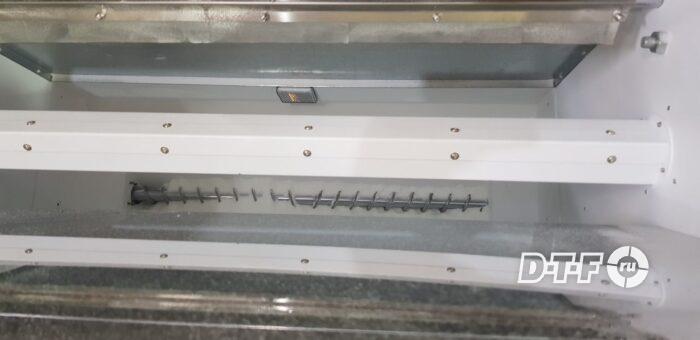

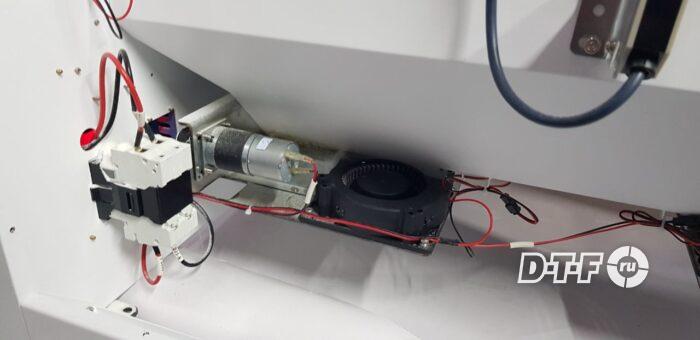

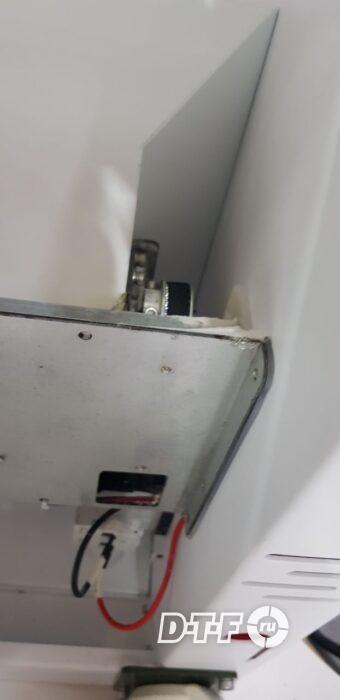

Изначальная заправка порошком производится вручную, непосредственно на уже заправленый материал. DTF плёнку следует заправить в шейкер-сушку определённым способом, с образованием петли в нижней части. Порошок вручную засыпается в данную петлю, а также непосредственно на дно аппарата. В нижней части устройство оборудовано шнеком, который подаёт порошок из нижней точки шейкера, от центра, к краям. Снизу аппарата установлены два мощных вентилятора и небольшие емкости в которые поступает порошок подающийся шнеком. Далее, поступивший порошок вентиляторами, через воздуховоды с обеих сторон по бокам аппарата задувается в верхнюю часть, откуда через отверстия подается обратно на материал. Цикл повторяется. После обработки материала порошком, он поступает в нагреватель где происходит запекание клея. Всё управление устройством производится отдельными блоками управления.

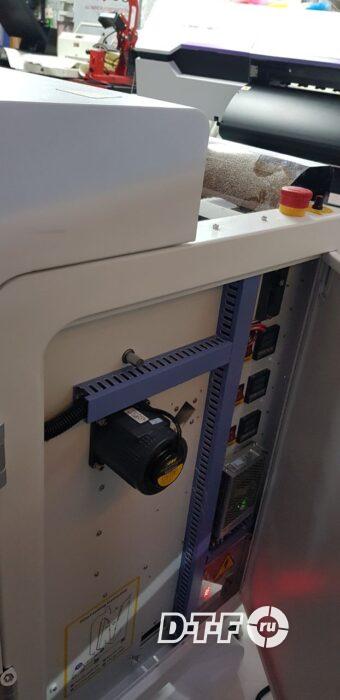

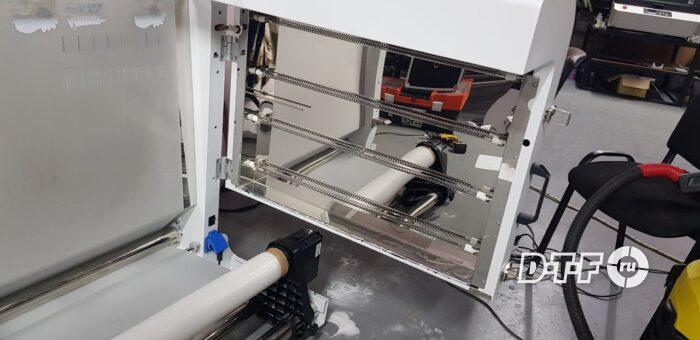

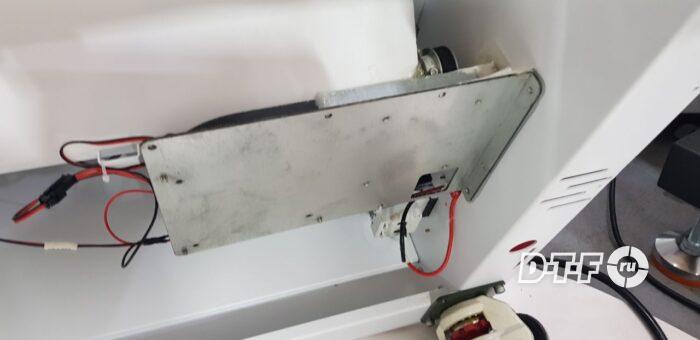

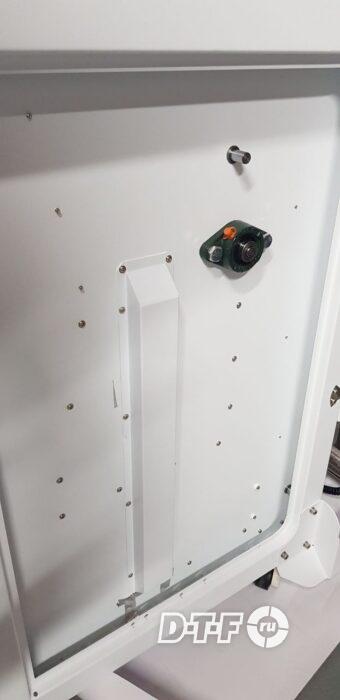

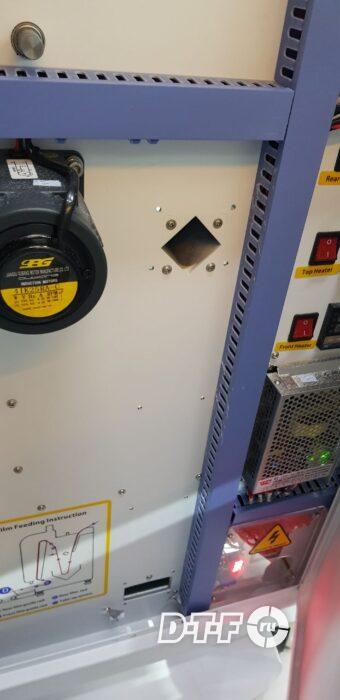

Нагреватели, протяжка материала, вентиляторы, подача порошка.

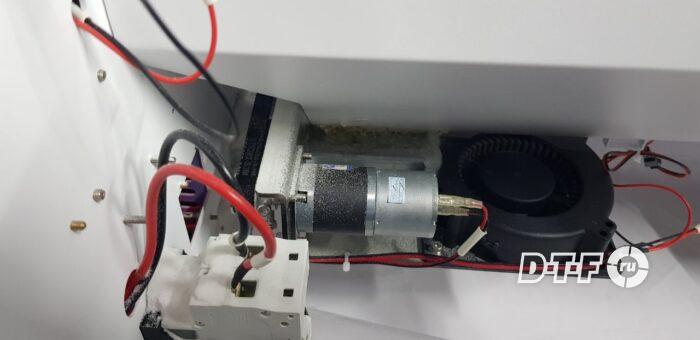

Проработав месяца 2-3 данное чудо китайской инженерии «устало». Перестал работать привод шнека подающего порошок к вентиляторам. После долгих поисков сигналов, напряжений и проверки мотора на работоспособность, виновник был найден. Поиски нужных сигналов и напряжений осложнялись тем что работа мотора не постоянна, а циклична. Мотор работает не постоянно — 3-6 секунд подается рабочий импульс, столько же режим простоя.

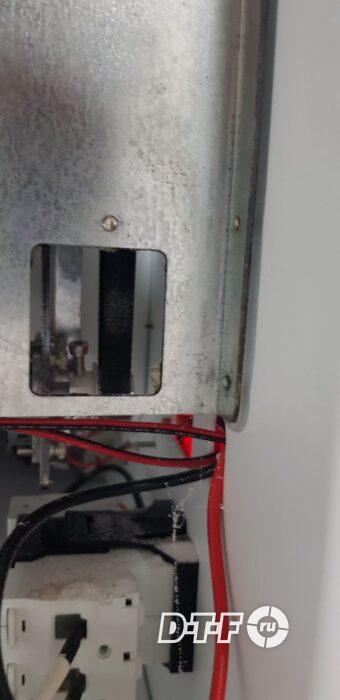

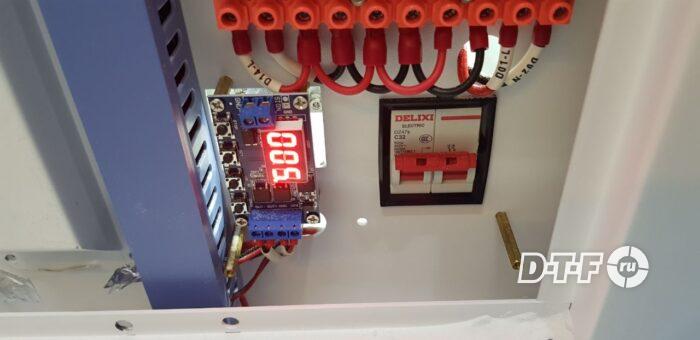

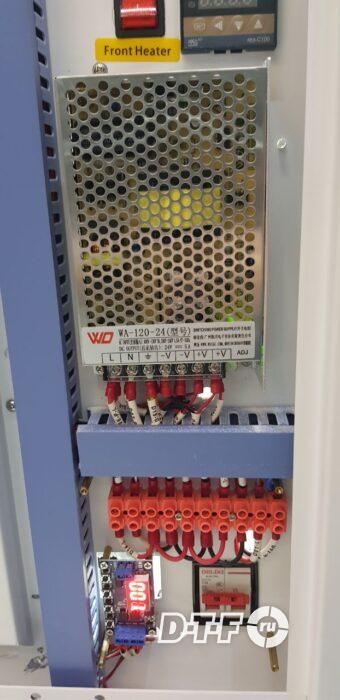

Данные режимы регулируются программируемым 3 кнопками таймером. В итоге виновником оказалось слишком большое натяжение ремня передающего вращающий момент от мотора на шнек. Через 2 часа поиска неисправности, одним винтом ослабив натяжение, устройство было запущено в работу.
